建築士↓の自然体

三渓園 古建築全公開⑧ ちょうしゅうかく

聴秋閣

三渓園　内苑
聴秋閣　重要文化財
1623年（元和9年）建築
三代将軍徳川家光により建てられたと伝わる２層の楼閣建築。


日本に現存する建築で最も好きなものを３つあげると、、、
三渓園の聴秋閣と西本願寺の飛雲閣（※）、そして○○（保留）。


深緑の全景
紅葉を背景とする美しさは絵にも描けない。（写真も略）

２層の楼閣
（この部分内部はまだ拝見できていない）

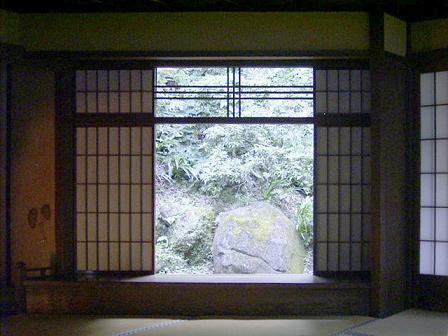

書院窓からの借景

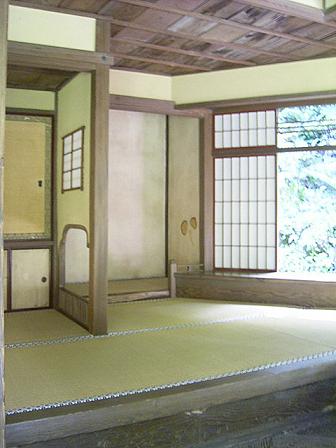

書院窓のところは斜め壁になっている。Ｌ字型になった土間は
船着き場をイメージしている。

天井の構成は複雑

楼閣に登る階段はゆるやかなＳ字状のカーブを描く
（それには理由が・・・）

出入り口を確保するために、階段に僅かなカーブをつけてあり
美しい意匠になっている

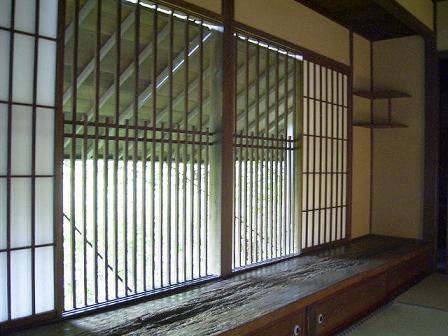

座敷窓の格子

窓外の跳ね上げ雨戸


参考
（※）西本願寺飛雲閣　国宝
舟入の間


　　　　　　　　　　　　　　自然素材の家で気持ちよい暮らし
　　　　　　　　　　　　　　横浜　川崎　住宅設計　木造　他

上野 国立西洋美術館②

日本のコルビュジエ遺産　内部

国立西洋美術館の来館者はピロティ（１階柱空間）から入場し、
建物中央の「２０世紀ホール」に入る。
そこは吹き抜け空間になっていて、屋上にあけられた三角形の
トップライトから光が降り注ぐ。
（企画展示物があるので写真下部はカット）

２０世紀ホールから緩やかなスロープで２階展示室に導かれる。
段状でＳ字に上るスロープはドラマチックな建築要素。スロープ
からは徐々に変化する高さと空間を体感できる。

２０世紀ホールを囲んで、展示室４室が渦巻き状に連なる。
各展示室上部には屋上トップライトからの自然光を照明ダクト
としたガラスＢＯＸが被さっている。（現在、自然光は塞がれて
人工燈による照明になっている）
ガラスＢＯＸ下の天井高さは2.26ｍ（コルビュジエモデュロール）。
他の天井部分は丁度倍の高さとして、大きな絵画作品も支障
なく鑑賞できる。
最近の美術館の傾向で、常設展ではカメラ撮影可能となっている。

３階部分には、小展示室（現在は使われていない）と館長室。
70ｃｍ幅の階段は４つの展示室それぞれについている。
丸柱で建物を支える構造。柱が二つ見えるのは片方は雨水管や
排水管を囲ったダクト（卵形の断面形）。

ロの字に配置された４つの展示室は全て似たような構成。
展示室が渦巻き状に連なっているのは、作品コレクションが増えた
場合、随時外側に増築可能としているため。


コルビュジエ構想の増築はされずに、前川国夫設計によって新館
が別棟で増築された。その新館展示室内部。
天井のトップライトはカメラのシャッター機構と同じく、大きさを絞り
光量を調整できるようになっている。



　　　　　　　　　　　　　　自然素材の家で気持ちよい暮らし
　　　　　　　　　　　　　　横浜　川崎　住宅設計　木造　他

三渓園 古建築全公開⑦ きんもうくつ

金毛窟

三渓園　内苑
金毛窟
1918年（大正7年）建築
三溪が建てた一畳台目（いちじょうだいめ）の極小茶室。

台目とは３／４の大きさの畳のこと。
一畳台目は点前（亭主）畳が３／４畳で、客畳が一畳の茶席。


一畳台目の有名な茶室は京都裏千家の今日庵ですが、
公開していない。近いところで実際の一畳台目席を見学
できるのだから、三渓園の金毛窟も貴重な建物。

極小の空間　一畳台目の解説は、こちら。
(株)アークデザイン工房のシンボルマークでもあります。


金毛窟という名は、床柱に京都大徳寺の山門 金毛閣の
高欄の架木を使用していることにちなむ。
（大徳寺山門は千利休が切腹させられる要因となった門）

金毛とは、如来の好相の一つ（身体に上向きに生えている
金毛・うぶげ）に由来して、つまり悟りを意味する。

金絲猴（きんしこう）は孫悟空がモデルだから
「毛」ではなく、「絲」？


金毛窟　全景

にじりを入ると左手に床の間
実際の明るさ－雰囲気　（写真は昔撮影したもの）

台目畳（点前座）の天井は下がり天井となっている。
茶道口は火頭型の円形で、控室（二畳）が隣接。
丸柱は名前の由来の床柱。
（写真の明るさは床置の見学用行灯による）
台目畳に隅炉
風炉先窓を開けているのは、明かり取りと換気を兼ねたもの。

控室にもにじり口で入れるようになっている。
写真右側は水屋。
更に右側、月華殿とは渡り廊下でつながる。

茶室の軒樋が竹製であるのはよく見かけるが、
樋のあんこう※をシュロの荒縄で作っているのは珍しい。

※軒樋と竪樋（ここでは縄）とを結ぶ樋。上部が漏斗状に
広がり、その形から鮟鱇(あんこう)という。

「金毛窟」平面図



平成21年9月13日　写真追加
一畳台目内部にて空間体験

・掛け込み天井の様子
化粧屋根裏をそのまま表した勾配天井。平天井との構成で
茶室などで用いられる。突き上げ窓（トップライト）も見える。

・床柱詳細
京都大徳寺の山門 金毛閣の高欄の架木を床柱に利用して
いる（金毛窟の由来）。寸法不足分は接ぎ木で補っている。



　　　　　　　　　　　　　　自然素材の家で気持ちよい暮らし
　　　　　　　　　　　　　　横浜　川崎　住宅設計　木造　他

上野 国立西洋美術館①

日本のコルビュジエ遺産　外部

上野　国立西洋美術館
The National Museum of Western Art

「ル･コルビュジエと国立西洋美術館」展　
ル･コルビュジエ（1887-1965）が設計した本館に焦点をあてた小展覧会。

ル・コルビュジエが作成した12点の設計図面やスケッチ、模型など。
１２枚の基本設計で、当時の設計料は1000万円。貴重な遺産として、
それでも安かったという解釈も成り立つ！？


1959（昭和34）年、上野公園に開館して、国立西洋美術館は開館50周年。
約２年間に渡る設備改修工事が完了し、６月４日に常設展はリニューアル
オープンされた。

国立西洋美術館は日本で唯一のル・コルビュジエ作品であり、
「無限発展美術館」※ 構想で実現した三つの美術館のうちの一つ。
他の二つは
　バングラディッシュのアメーダバード（1957－59）
　インドのチャンディガール（1964－68）

※特定の正面を持たず、ピロティから建物の中心へと入り、そこから上階
に至り、外側に向かって渦巻き状に延びる順路が設定される。収蔵作品が
増えると、順路の延長線上に外部に増築され、展示スペースを広げること
ができる。

国立西洋美術館　建物概要

2007年11月17日記事　国立西洋美術館「ムンク展」



残念ながら、世界遺産のリストには保留となった。

何故か、考える・・・

考える人　正面
右手で肘をついているのは左足。
ちょっと苦しそうな体勢。

考える人が見つめる地獄の門
「地獄の門の考える人」と対峙する「考える人」

カレーの市民と国立西洋美術館

国立西洋美術館　外壁詳細
小石を打ち込んだＰＣ（プレキャストコンクリート）パネル。
当初は高知桂浜の青石が埋め込まれていたが、剥落が激しく、
外壁をやりかえて、現在はフィリピン産の石を使用している。

新館（前川国夫設計）と挟まれた中庭。
新館から中庭を通して、本館（コルビュジエ設計）と見る。

耐震性を高めるために、大リニューアル工事がされ、本館は
全体基礎を浮かして免震装置が導入された。
その様子を本館地下から見学することができる。


世界遺産はリストが増えすぎて、登録を制限する傾向にある。
その最中の「国立西洋美術館、世界遺産登録運動」だったから、
今回も見送られてしまった。
コルビュジエは基本設計だけで、実施設計は日本人の弟子達が行ったし、
当時の要素が必ずしも現代で使われておらず（トップライトからの照明
ダクトや造形的要である正面の外部階段など）、現代技術で免震構造を
加えた、、、などなど。
ピロティにはガラスが嵌り室内化されているし、来館者を中心から導入
するのは最近のリニューアル以降でもあった。

それらが、世界遺産保留の原因でもあったのだろうと、勝手に想像する。



　　　　　　　　　　　　　　自然素材の家で気持ちよい暮らし
　　　　　　　　　　　　　　横浜　川崎　住宅設計　木造　他

三渓園 古建築全公開⑥ げっかでん

月華殿

三渓園　内苑
月華殿　重要文化財　
1603年（慶長8年）建築
初代徳川家康により、京都伏見城内に建てられたものとされる。
1918年（大正7年）に移築。


傾斜地の上に建っているので、縁側が木々の緑にとけ込むよう。

ムクの床板　杢目が綺麗

パノラマの借景

つづきの大広間
広さに合わせて天井も高い。右奥に床の間がある。
床の間左の窓外に、小間の「金毛窟」（後術）が見える。
障壁画は桃山時代の画家 海北友松（かいほうゆうしょう）による。


過日の茶会
床の間は縁側を背景に仮設で立てている。
亭主所作の背景に景色が広がる見事な演出。



平成21年9月13日の茶会　追加
月華殿で、個人的に印象深く思っているのは・・天井。



　　　　　　　　　　　　　　自然素材の家で気持ちよい暮らし
　　　　　　　　　　　　　　横浜　川崎　住宅設計　木造　他

秋桜2009

白桃紅黄


地球環境の異変か、今年は夏らしい夏もなく・・・

「天候不良で早くもコスモス見頃」というニュース
大阪・長居植物園


枝が細いからちょっとした風にも揺れて、されど強靱で
倒れても直ぐに立ち戻るコスモス。


神奈川県立四季の森公園でも既に咲いている。
４色並べてみます。

風に揺れているコスモス。
コスモスを撮すことで、風を表現しようと試みた写真。



　　　　　　　　　　　　　　自然素材の家で気持ちよい暮らし
　　　　　　　　　　　　　　横浜　川崎　住宅設計　木造　他

三渓園 古建築全公開⑤ りんしゅんかく

臨春閣　裏

臨春閣、紀州徳川家初代徳川頼宣の夏の別荘
雁行して風通しも良く、気持ちよく過ごせそう。


塀の裏側はプライベートなスペース。
竹の塀に竹の扉

表側に広縁付きの座敷があり、裏側に廊下。その廊下も
雁行していて、雨戸が付いている。各面に戸袋を付けるの
が普通だが、ここでは開放性を高めるために、直角二面
の雨戸を一つの戸袋に入れている。
つまり、雨戸を出隅部分で直角に曲げることになる。

出隅のディテール　雨戸返し
雨戸を90度回転させるときに、突起があるから雨戸が外
れない。敷居が傷まないようにした銅板の丁寧な仕事。

建物裏側　複雑な屋根構成
跳ね上げの雨戸は浴室、トイレ

浴室　（暗いのでぶれてます）
床は中央に流れる勾配とし、水抜きのスリットを開けている。
夏の別荘だから、水浴び程度なのかもしれない。

トイレ　床は畳敷き
木製の便器、大小。多分ウルシ塗り。
左側が浴室。浴室床の板もウルシ仕上げと思われる。

手前がトイレ、奥に浴室

トイレの排出口
便器下に置いてある器を取り出す口
（係の人も大変）

建物裏側も絵になっている



　　　　　　　　　　　　　　自然素材の家で気持ちよい暮らし
　　　　　　　　　　　　　　横浜　川崎　住宅設計　木造　他

新橋演舞場 8月

五右衛門

新橋演舞場の内部は、下記参照
2008年1月18日　新橋演舞場　歌舞伎小屋考　
2008年1月17日　新橋演舞場　花道
2008年1月16日　雷神不動北山桜


新橋演舞場　入り口部分
軒裏にある渦巻きに気がついた。
何かをぶら下げる、ぶら下がった金物。

新橋演舞場、８月の公演は「石川五右衛門」
ご存じ大盗賊の石川五右衛門だが、生年不詳、出身地諸説紛々、
その人生は謎だらけ。
ところが、土壇場だけは史料がある。

豊臣秀吉の命を受けた前田玄以に捕縛され、文禄3年8月24日
(ｸﾞﾚｺﾞﾘｵ暦では1594年10月8日)、京の三条河原で子と共に
油をはった釜で煎り殺された。（五右衛門風呂の由来）
享年37歳と伝えられる。
ペドロ・モレホンというイエズス会の宣教師が書いた日記等が
残されているので、命日がはっきりしている。


市川海老蔵がこの夏挑戦した新作歌舞伎。みどころ
原作を当世人気の漫画家樹林伸に頼んだ意欲作。

昔から演目の題材にあげられている五右衛門を、通し狂言として
あらゆる歌舞伎の工夫をてんこ盛りにしている。全体的にこなれ
ていないのは致し方ない。生まれたばかりの元気良さが、演目と
して成長していくことを期待するのみ。


紀里谷和明監督作品「GOEMON」も解釈は飛びすぎ、時代考証
無視であるとしても、斬新で楽しめた映画。

ゲキシネ新感線「五右衛門ロック」とか、、、

石川五右衛門が　今　ブームなのでしょうか？



　　　　　　　　　　　　　　自然素材の家で気持ちよい暮らし
　　　　　　　　　　　　　　横浜　川崎　住宅設計　木造　他

三渓園 古建築全公開④ りんしゅんかく

臨春閣　表

三渓園　内苑
臨春閣　重要文化財　
1649年（慶安2年）建築。もとは、紀州徳川家初代徳川頼宣が
夏の別荘として、和歌山県岩出市に建てたもの。
第一屋から第三屋まで雁行した建物構成は桂離宮にも似る。

大玄関
唐破風の屋根（格のある建物に使われるもの）
入り口ホールの向こうに借景窓があり、視線が抜けている。

第一屋　奥へ奥へと部屋が連なる。
襖絵は狩野探幽、狩野安信などの筆による。
欄間は写っていないが、波の彫刻。

第二屋　歌が詠まれた色紙をはめ込んだ欄間

第二屋　書院
借景が見事　右に壁画の描かれた真の床の間

第二屋　広縁　向こうに第三屋がつづく
中央部にある樹形を生かしたうねった梁がアクセント。

第三屋　階段入り口
階段は５段目から左に旋回している。

第三屋　「天楽の間」にある欄間
雅楽の笙と笛など本物の楽器があしらわれている。
天井の竿縁方向を部屋毎に変えていて、それを透けた
欄間を通して見せている。

第三屋の外観
陽射しによって建物表情も変わる。

全景

2007年10月7日の記事



　　　　　　　　　　　　　　自然素材の家で気持ちよい暮らし
　　　　　　　　　　　　　　横浜　川崎　住宅設計　木造　他

横浜開国博 ベイサイドエリア③ 夢は夢

NISSAN Y150　ドリームフロント

開国博 Ｙ+150　ベイサイドエリア
第3会場　ドリームフロント＆スーパーハイビジョンシアター

その1　スーパーハイビジョンシアター
行列を見越していたのか、大きな待合いスペースに入ると
待つこともなく、スーパーハイビジョンシアターに案内される。

大画面に隅々まで鮮明に投影される映像はちょっとビックリ。
アメフトの迫力ある画面の背景の大群衆、その顔ひとつひと
つの表情が確認できる。

個人的には、ハングライダーで空飛びながら写した映像が
好きです。


その2　ドリームフロント
次に案内されるのが、NISANのドリームフロント
何のことはない、地球環境保護ＰＲ映像（子供向き）を
ディスプレイするだけ。
椅子取りゲームみたいに座らされる段ボール製ベンチ。

展示されていた歴代の電気自動車
1947年に制作された「たま電気自動車」、他


その3　コトバパーク
環境に対する「思いやりのことば」を葉っぱ形の紙に
書いてバルーンの中に飛ばそう！というエリア

大きな透明球体。
どのように制作したのか、そのことが一番の関心事。
